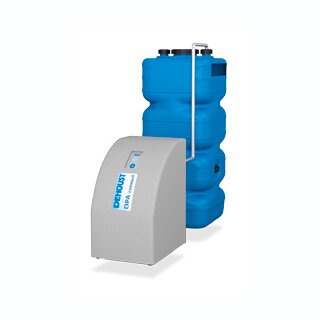

Regenwassertechnik Connect 14 - 40 Hybrid mit Doppelpumpenanlage
Die Dehoust CONNECT 14-40 Hybrid ist mit einem Vorlagebehälter von 690 Liter. Die Doppelpumpenanlage mit Zubringerpumpe ist für den Einsatz bei Regenwassergroßanlagen konzipiert. Sie besteht aus einer Doppelpumpenanlage mit einem 8 Liter Membranausdehnungsgefäß, einer intelligenten Steuerung DEHOUSTCONNECT mit Touchscreen, einem großen Vorlagebehälter AQF und einer Zubringerpumpe.
Die Steuerung DEHOUSTCONNECT regelt den wechselseitigen Anlauf der Pumpen und schaltet die zweite Pumpe bei Spitzenentnahmen nach Bedarf zu. Die Regelung erfolgt über Drucksensoren. Die Schaltpunkte können frei eingegeben werden.
Über Display können die Füllstände im Vorlagebehälter und in der Regenwasserzisterne überwacht werden. Zudem werden der Pumpendruck und die Durchflussmengen angezeigt. Im Falle einer Betriebsstörung (Netzausfall) überwacht die Steuerung die Kugelhahnstellung mit einer Schließautomatik. Die Trinkwassernachspeisung erfolgt gemäß EN 1717 mit einem elektrisch gesteuerten Kugelhahn.
Die Zubringerpumpe in der Zisterne fördert das Regenwasser in den AQF-Vorlagebehälter. Ein Schwimmerschalter gewährleistet einen zusätzlichen Schutz gegen Trockenlauf. Die bedarfsgerechte Umschaltung von Regenwasserbetrieb auf Trinkwasserbetrieb erfolgt vollautomatisch.
Es gibt verschiedene Maßnahmen, um eine Stagnation des Trinkwassers in der Leitung zu verhindern. Eine optionale Auto-Drain-Funktion. Diese kann dazu beitragen, eine solche Stagnation im Behälter zu vermeiden. Ein Wasserdetektor zur Feuchtigkeitsüberwachung des Technikraumes ist serienmäßig integriert. Es erfolgt ggf eine Warnmeldung über die Steuerung. Alle Betriebszustände werden auf dem Display visualisiert werden.
Es besteht die Möglichkeit, eine zusätzliche Fernabfrage über Smartphone, Tablet oder PC durchzuführen. Die Anbindung der Steuerung an das häusliche LAN oder WLAN-Netz erfolgt einfach und sicher. Über den DEHOUSTCONNECT-Server ist eine sichere Datenkommunikation gewährleistet. Alle Betriebszustände, Wartungsinformationen und Störmeldungen per können ebenfalls per Fernanzeige angezeigt werden.
Der Vorlagebehälter AQF 690 ist mit einer Trinkwassernachspeisung, einem Überlauf DN 100 mit innenliegendem Siphon und einem rechteckigen Notüberlauf nach DIN EN 1717 ausgestattet. Der Vorlagebehälter unmittelbar an die Doppelpumpe angeschlossen ist.
Je nach Einbausituation ist nach der Anlage druckseitig ein vom haustechnischen Planer dimensioniertes Ausdehnungsgefäß zu installieren.
Die Tauchmotorpumpe ist als Zubringerpumpe zur Montage in der Zisterne vorgesehen. Sie wird inklusive Revisionsset geliefert. Die Pumpe ist stehend auf einer fixierbaren Edelstahl-Grundplatte montiert. Der Motor ist mantelgekühlt und für den Dauerbetrieb ausgelegt.
Ein eingebauter Thermoschutzschalter gewährleistet den sicheren Betrieb. Das Gerät wird mit einem 10 m langen Kabel H07 RN-F und einem Netzstecker geliefert. Je nach Einbausituation und Entfernung zur Zisterne muss diese Tauchmotorpumpe den örtlichen Gegebenheiten angepasst werden.
Vorlagebehälter: Behältervolumen: 690 Liter Nutzvolumen: 500 Liter Freier Auslauf: EN 1717 Typ AB Überlauf: DN 100 Trinkwasseranschluss: 1" IG Trinkwassernachspeisemenge (bei 4 bar Vordruck am TW-Geräteanschluss): 8 m³/h Bei erforderlicher Nachspeisemenge über 8 m³/h, je nach Betriebspunkt, ist eine zusätzliche Nachspeiseeinheit (Art. Nr. 814335) erforderlich. Vorlagebehälter optional bis Behältervolumen 4000 Liter lieferbar.
Fördermenge Qmax: 14 m³/h Förderhöhe Hmax: 47 m Anschlussspannung: 230V/50Hz Anschlussleistung: 3,6 kW Anschluss Saugleitung: 1 1/2" AG Anschluss Druckleitung: 1 1/2" AG Maße DPA (HxBxT): 940x640x740 mm Gewicht DPA: 70 kg
Fördergut: Regenwasser Eintauchtiefe: max. 10 m Fördermenge: max. 16,5 m³/h Förderhöhe: max.13,5 m Elektrische Daten: P1 (Kw): 1100 W Drehzahl min -1: 2900 Schutzart: IP 68 Isolationsklasse: F Saug- und Druckstutzen: 1 1/4" IG Material: Edelstahl Maße: Höhe: 474 mm Breite: 160 mm Gewicht: 11 kg
Höhe: 1.870 mm Breite: 730 mm Tiefe: 1.800 mm Gewicht (Anlage): 111 kg
