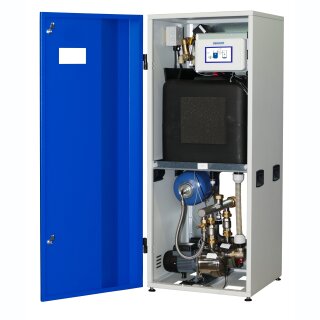

Dehoust Trinkwassertrennstation Connect Compact 8-50
Die Sicherheitstrennstation Connect COMPACT 8-50 dient dem Schutz des Trinkwassers vor Betriebswasser der Gefährdungsklasse 5 gemäß DIN EN 1717. Sie besteht aus einer Doppelpumpenanlage mit einem 8-Liter-Membranausdehnungsgefäß, einer intelligenten Steuerung DEHOUSTCONNECT mit Touchscreen sowie einem integrierten Betriebswasserspeicher. Der integrierte Betriebswasserspeicher ist mit einem Überlaufstutzen DN 100 und einem freien Auslauf Typ AA ausgestattet.
Zur einfachen Reinigung des Tanks befindet sich ein 240 mm großer Tankdeckel auf dem Betriebswasserspeicher. Die Trinkwassernachspeisung nach EN 1717 erfolgt im freien Auslauf nach Typ AA mittels elektrisch gesteuertem Magnetventil (W270/anschlusssicher).
Die Steuerung DEHOUSTCONNECT regelt den wechselseitigen Anlauf der Pumpen und schaltet die zweite Pumpe bei Spitzenentnahmen nach Bedarf zu. Die Regelung erfolgt über Drucksensoren, sodass die Schaltpunkte frei eingegeben werden können.
Im Rahmen der Überwachung werden die Füllstände im Betriebswasserspeicher erfasst und der Pumpendruck sowie die Durchflussmengen angezeigt. Zur Verhinderung einer Stagnation des Trinkwassers in der Leitung ist eine optionale Auto-Drain-Funktion (Art. Nr. 814337) integriert, die eine solche Stagnation im Behälter vermeidet. Des Weiteren ist ein Wasserdetektor zur Feuchtigkeitsüberwachung des Technikraumes serienmäßig integriert.
Die Betriebszustände werden auf dem Display visualisiert. Es besteht die Möglichkeit, eine zusätzliche Fernabfrage über Smartphone, Tablet oder PC durchzuführen. Die Anbindung der Steuerung an das häusliche LAN oder WLAN-Netz erfolgt einfach und sicher. Eine sichere Datenkommunikation ist den DEHOUSTCONNECT-Server gewährleistet. Betriebszustände, Wartungsinformationen und Störmeldungen können per Fernanzeige angezeigt werden.
Die Doppelpumpe wird standardmäßig mit einer Ansaugleitung geliefert. Der Absperrhahn ist mit dem Betriebswasserspeicher verbunden. Das Trinkwasser im Betriebswasserspeicher gehört zur Flüssigkeitskategorie 5 laut DIN EN 1717. Zusätzliche Schritte zur Reinigung des Trinkwassers müssen, abhängig von den Anforderungen an die Qualität, vor Ort umgesetzt werden.
Technische Daten:
Sicherheitstrennstation COMPACT 8-50
Betriebswasserspeicher
Nutzvolumen : 70 Liter
Freier Auslauf: EN 1717 Typ AA
Überlauf : DN 100
Trinkwasseranschluss: 1 AG
Trinkwassernachspeisemenge (bei 4 bar
Vordruck am TW-Geräteanschluss): 8 m³/h
Technische Daten Doppelpumpe:
Fördermenge Qmax : 9 m³/h
Förderhöhe Hmax : 58 m
Anschlussspannung : 230V/50Hz
Anschlussleistung : 2,5 kW
Anschluss Druckleitung: 1 1/2 AG
Maße und Gewicht der Gesamtanlage:
Höhe : 1.540-1.560 mm
Breite : 600 mm
Tiefe : 630 mm
Gewicht (Anlage): 139 kg
