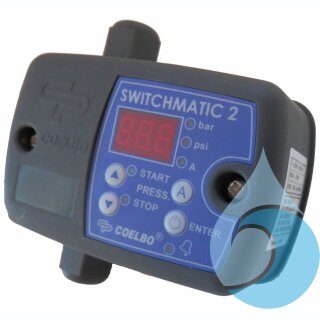

Switchmatic 2 M - elektronischer Druckschalter 230 V
Die Switchmatic 2 M ist ein elektronischer Druckregler mit digitaler Anzeige, der einphasige (Version M) Pumpen über den eingestellten Einschalt- und Ausschaltdruck automatisch in Betrieb setzt und anhält.
Da das System viele verschiedene Möglichkeiten und Schutzfunktionen bietet, ist es vor jedem Gebrauch individuell auf die anzuschließende Pumpe und die Gegebenheiten vor Ort einzustellen.
Version M hat ein Kabel mit Schukostecker zum Netzanschluss und ein Kabel mit Schukokupplung zum Anschluss an die Pumpe. Der Anschluss an die Druckleitung erfolgt über die 1/4" Muffe an der Rückseite der Switchmatic 2 M.
Einschaltdruck und Ausschaltdruck können einfach über das Bedienfeld und die LCD-Anzeige eingestellt werden. Hierbei ist zu beachten, dass der Einschaltdruck im Bereich von 0,5 bar bis 7 bar (Version M) und der Ausschaltdruck im Bereich von 1 bar bis 8 bar (Version M) eingestellt werden kann.
Des Weiteren lässt sich alternativ ein Mindestdifferenzdruck von 0,5 bar bis 7,5 bar (Version M) einstellen. Über die Erfassung des aktuellen Stromverbrauchs bietet die Switchmatic 2 M Schutz gegen Überstrom und Schutz vor Trockenlauf. Außerdem besteht die Möglichkeit zur Aktivierung und Einstellung einer Warnfunktion bei schnellen Betriebszyklen.
Es besteht die Möglichkeit zur Einstellung einer automatischen Reset-Funktion (ART), durch die das System nach einer Betriebsstörung (z.B. Überstrom oder Trockenlauf) mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen.
Weiterhin kann eine Warnfunktion bei schnellen Betriebszyklen eingestellt werden, wenn zuviel Luft aus dem Ausdehnungsgefäß entwichen ist oder eine ungewollte Leckage vorliegt und die Pumpe infolge dessen zu häufig in Betrieb geht oder abgeschaltet wird.
Die Switchmatic 2 M bietet die Voraussetzung zwei Pumpen, die mit abwechselnden Einschaltfrequenzen in Betrieb sind, in Kaskadenschaltung zu steuern und zu überwachen. Ein Stand-by-Modus zur Energieeinsparung ist aktivierbar und eine Ein- und Ausschaltverzögerung einstellbar.
Die Switchmatic 2 M ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit geeignet (z.B. Brunnenstube). Es muss allerdings die Schutzklasse IP 55 und die Verkabelung strikt beachtet werden.
Die Swichmatic 2 M kann mit einer Spannung von 1x 110 - 230 V (Version M) und einer Frequenz von 50 Hz mit einer anschließbaren Pumpenleistung bis 2,2 kW und 16 A (Version M) sowie einer maximalen Temperatur des Fördermediums von +40° C betrieben werden.
