Wand- und Rohrdurchführungen

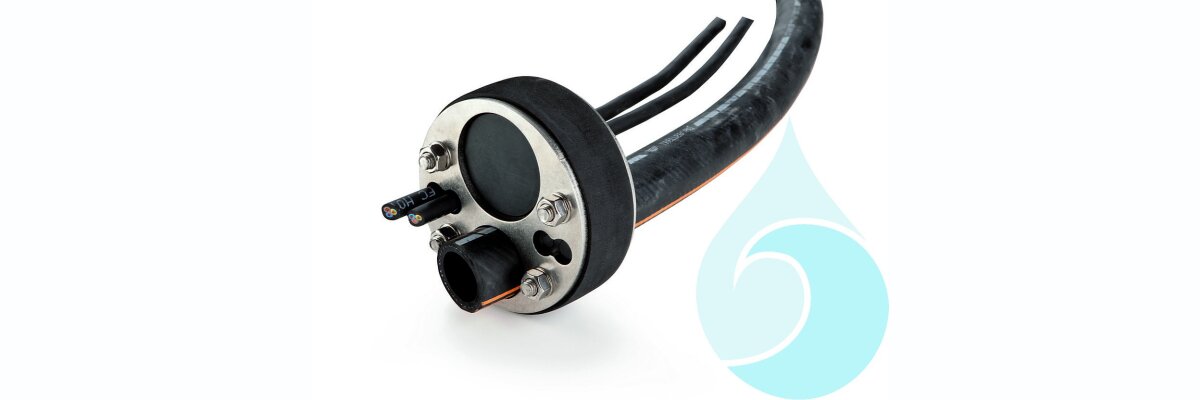

Wand- und Rohrdurchführung von Wisy
Durch die Wanddurchführung werden Leitungen an Durchführungsstellen am Mauerwerk abgedichtet. Sie setzt sich aus einer 30 mm dicken Gummischeibe, zwei Edelstahlplatten und -verschraubungen zusammen.
Sie verfügt über 4 beziehungsweise 7 Bohrungen für Saug- oder Druckleitung sowie Elektrokabel.
Die Wanddurchführung benötigt ein Lochmaß von 100 mm oder 110 mm. Die Leitungen werden eingezogen, und mit den mitgelieferten Schrauben werden die Stahlplatten zusammengedrückt, wodurch sich der dazwischenliegende Gummi in alle Richtungen ausdehnt. Die Durchführungsstellen sowie der äußere Ringraum werden dabei dauerhaft wasserdicht verschlossen.
Beim Mauerdurchgang durch Ziegelmauerwerk ist es ratsam, ein KG-Rohr im Mauerdurchbruch zu verankern. Hierbei wird die Wanddurchführung in das KG-Rohr montiert.
Die Bezeichnung WD 100, WD 110 beziehen sich jeweils auf den Außendurchmesser der Wanddurchführungen. Bei Verwendung eines Standard KG Rohres mit DN 100 passt die Wanddurchführung WD100 exakt in das Rohr und die Wanddurchführung WD 110 passt in die Muffe.
