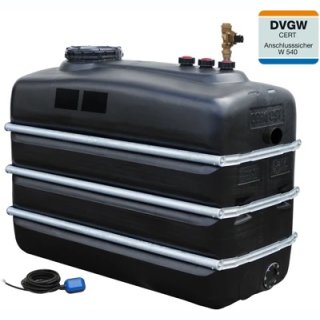

Sicherheitstrennstation DF 3000 Liter mit Magnetventil 1" von Dehoust
Der Sicherheitstrennbehälter übernimmt die Trennung des Trinkwassers nach DIN EN 1717 und verhindert eine Rückverkeimung des Trinkwassernetzes durch mögliche pathogene Keime im Betriebswasser. Die klare Trennung von Trink- und Betriebswasser ist in der Trinkwasserverordnung zwingend vorgeschrieben. Bei Betriebswasser der Gefährdungsklasse 5, wie z. B. Regen-/Brunnenwasser, unterirdisch verlegten Beregnungssystemen, stagnierendes Wasser in Druckerhöhungsanlagen, Anwendungen in Schlachthäusern und landwirtschaftlichen Betrieben, ist zwingend die Systemtrennung durch einen ungehinderten freien Auslauf nach DIN EN 1717 Typ AB oder AA vorgeschrieben.
Der Schwimmerschalter in der Sicherheitstrennstation überwacht permanent den Füllstand im Vorratsbehälter und schaltet bei absinkendem Füllstand automatisch die Trinkwassernachspeisung ein. Ist der Vorratsbehälter wieder befüllt, schaltet die Trinkwassernachspeisung wieder ab. Am unteren Anschluss des DF Behälters kann eine Druckerhöhungsanlage mit einen maximalen Fördervolumen von 10 m³/h angeschlossen werden, diese versorgt dann das Betriebswassernetz mit Wasser. Das entspannte Trinkwasser im Vorratsbehälter ist der Flüssigkeitskategorie 5 nach DIN EN 1717 zugeordnet. Zusätzliche Maßnahmen zur Hygienisierung des entspannten Trinkwassers sind je nach Qualitätsanforderung bauseits zu erbringen.
Für die Versorgung der Verbraucher wird der Trennbehälter mit externen Pumpenanlagen kombiniert, welche dem objektspezifischen Anforderungen angepasst werden. - Trinkwassernachspeisung Typ AB über KTW W270 zugelassenes Magnetventil mit Schließautomatik bei Betriebsstörung (Netzausfall) - Trinkwassernachspeisung DN 32 (bis 10 m³/h bei 4 bar Fließdruck in der TW-Leitung) und kompaktem Trennbehälter - Vorlagevolumen durch Untenverbindung mit Tanks gleicher Größe erweiterbar - Sicherheitstrennbehälter frei kombinierbar mit geeigneter Druckerhöhungsanlage
Bestehend aus HD-PE Vorratsbehälter DF mit Reinigungsdom DN 400 und eine Öffnung mit 2" Gewindeeinsatz. Behälter mit Überlaufstutzen und seitlichem Notüberlaufschlitz. Trinkwasseranschluss auf dem Tankscheitel über servogesteuertes 2/2-Wege-Magnetventil. Automatische Ansteuerung des Magnetventils zur Trinkwassereinspeisung mittels Schwimmerschalter und 2 m Netzkabel zur Spannungsversorgung. Tankdeckel st zur Tankreinigung abnehmbar. Zur unteren Anschlussmöglichkeit gibt es einen unteren eingeformten Flanschring zur Montage eines Flansches oder Ablasshahnes. Der untere Flansch kann auf 70 mm entriert aufgebohrt werden. Zubehör Einzeltank und Verbindungszubehör für unbegrenzte Tankbatterien stehen zur Verfügung. Unterer Absperrhahn für den Anschluss einer optionalen Druckerhöhungsanlage. Das entspannte Trinkwasser im Vorratsbehälter ist der Flüssigkeitskategorie 5 nach DIN EN 1717 zuzuordnen. Zusäztliche Massnahmen zur Hygienisierung des entspannten Trinkwassers sind, je nach Qualitätsanforderung, bauseits zu erbringen.
Trennbehälter DF 3000 mit MV 1"
Nennvolumen: 3000 Liter
Nutzvolumen: 2.350 Liter
Werkstoff: HD-PE, schwarz
Abmessungen inkl. Einbauten
Höhe Tank: 1765 mm
Breite Tank: 995 mm
Länge Tank: 2230 mm
Überlaufstutzen: DN 100
Anschluss Trinkwasser: 1" IG
Anschluss Unten: Flanschaufnahme
Anschlussspannung: 230 V / 50 Hz
Stromaufnahme: 0,05 Amper
Anschlussleistung: 10 Watt
Gewicht: 171 kg
Nachspeisevolumen Trinkwasser
bei Fließ-Nachspeisedruck
1,0 bar = 4,2 m3/h
2,5 bar = 8,4 m3/h
4,0 bar = 10 m3/h
